Parties détachées P/N369-4794-00

1. Résumé du système
Sur le pavé d'asphalte AP655F, le système de nivellement des matériaux représenté par P/N 369-4794-00 est un système de détection par ultrasons sans contact.Sa mission principale est de maintenir automatiquement une hauteur constante de la pile de matériaux (mix d'asphalte) devant la chaîne, ce qui est un facteur essentiel pour assurer la douceur et la qualité des pavés.
Fonction de base:Surveiller en permanence la hauteur du matériau devant la chaîne et utiliser un système de commande électronique pour régler automatiquement la vitesse des convoyeurs (alimentateurs) et des augers (augers), ce qui permet de contrôler en boucle fermée "l'augmentation de l'alimentation matérielle lorsqu'elle est faible, la diminution de l'alimentation lorsqu'elle est élevée".
Objectif final: assurer un approvisionnement continu, uniforme et constant en matériaux.ou la ségrégation du matériau causée par la fluctuation du volume du matériauIl réduit également de manière significative la charge de travail de l'opérateur.

2. Principales composantes
Bien que ce numéro de pièce spécifique puisse indiquer l'un de ces composants, l'ensemble du système comprend généralement:

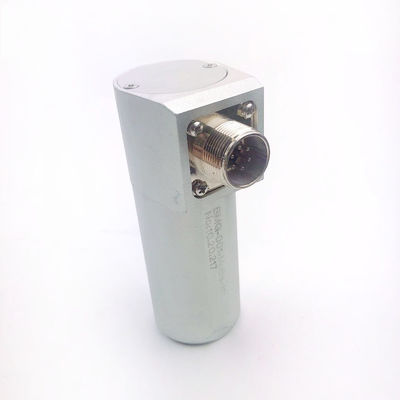

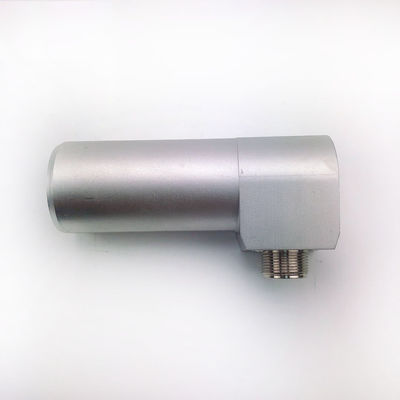

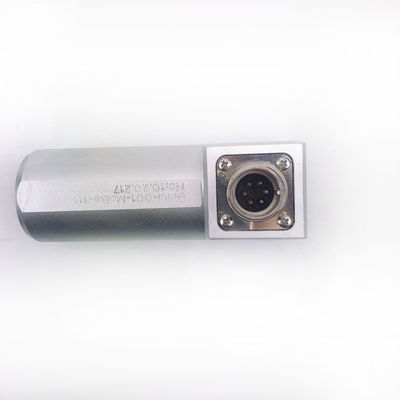

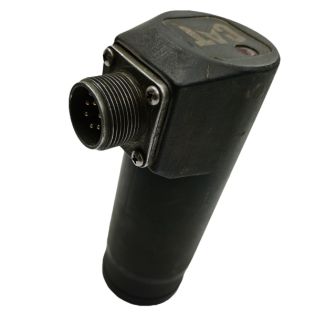

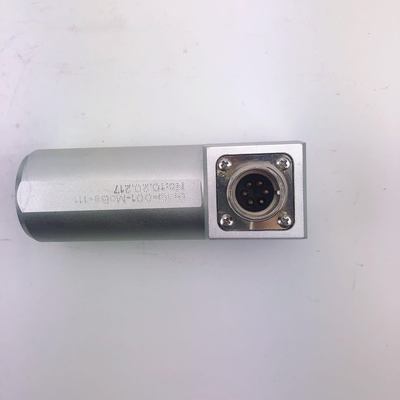

• Sensors ultrasoniques: Ce sont les "yeux" du système, généralement montés de chaque côté, au-dessus de l'avant de la chaîne, pointant vers le bas sur la pile de matériaux.Ils émettent continuellement des ondes ultrasonores et reçoivent des échos, en calculant la distance jusqu'au sommet de la pile en fonction de la différence de temps.
• Module de commande / contrôleur: c'est le "cerveau" du système. Il reçoit les signaux des capteurs à ultrasons et les compare à la valeur de hauteur de matériau souhaitée prédéfinie par l'opérateur.Il calcule ensuite un signal de commande basé sur tout écart.
• Interface de l'opérateur: charge sur le panneau de commande de la station de l'opérateur.L'opérateur l'utilise pour activer la commande automatique ON/OFF et pour régler la hauteur de matériau souhaitée (souvent exprimée en pourcentage de la hauteur des portes de matériau, par exemple, entre 60% et 80%).
• Actuateurs: Ce sont les "mains et les pieds" du système.Les commandes du module de commande sont envoyées via des circuits électriques aux vannes électro-proportionnelles qui contrôlent les moteurs hydrauliques des convoyeurs et des augersEn modifiant le courant, le système ajuste précisément le débit hydraulique, variant ainsi à l'infini la vitesse d'alimentation et de distribution du matériau.

3Comment ça marche: le processus

1. Mesure: les capteurs à ultrasons gauche et droit mesurent en continu la distance à la surface du matériau.
2. Comparaison: le module de commande compare la distance réelle mesurée à la distance idéale prédéfinie par l'opérateur (qui représente la hauteur idéale du matériau).
3. Calcul: si le niveau du matériau est trop bas (valeur réelle > valeur prédéfinie), le contrôleur calcule la nécessité d'augmenter la vitesse d'alimentation.il calcule la nécessité de réduire la vitesse d'alimentation.
4. Exécution: le module de commande envoie un signal électrique aux électro-valves hydrauliques, réglant la vitesse des convoyeurs et des augers pour modifier la vitesse d'alimentation du matériau.
5. Les capteurs détectent ce nouveau changement et le cycle se répète. Ce processus en boucle fermée continue maintient un équilibre dynamique.

4Principales caractéristiques et avantages

• Mesure sans contact: La technologie ultrasonique est fiable et sans entretien, sans être affectée par la température, la viscosité ou la couleur du matériau.
• Contrôle automatique: Réduit considérablement la charge de travail de l'opérateur, ce qui lui permet de se concentrer sur la direction de déplacement et le fonctionnement global du pavé.
• Amélioration de la qualité du pavé: une tête de matériau constante est l'exigence la plus fondamentale pour assurer la douceur, la densité et l'uniformité du pavé.
• Réduction des déchets de matériaux et des contraintes mécaniques: prévient l'usure excessive des lames d'aiguille et de la chaîne causée par des surcharges, et évite les arrêts et le refroidissement de la chaîne en raison d'un manque de matériau.
• Contrôle indépendant gauche/droite: les niveaux de matière gauche et droit sont généralement détectés et contrôlés indépendamment,permettant au système de gérer des situations asymétriques comme un côté manquant de matériau.

5Considérations importantes

• Étalonnage: les capteurs doivent être correctement installés et étalonnés pour assurer la précision des mesures.
• Interférences environnementales: les conditions météorologiques extrêmes (p. ex. fortes pluies, brouillard épais) ou les fortes turbulences atmosphériques (p. ex. vents forts) peuvent théoriquement causer des interférences mineures avec les signaux ultrasoniques,bien que dans la pratique, l'impact est généralement minime lors d'opérations de pavage standard.
• Maintenance: Gardez les sondes de capteurs propres et exemptes de débris tels que de la boue ou de l'asphalte pour assurer un bon fonctionnement.

En résumé, le système de nivellement des matériaux représenté par P/N 369-4794-00 pour le pavé AP655F est un système de contrôle automatique d'alimentation par ultrasons hautement intégré et intelligent.Il est un élément essentiel des pavés modernes à haute performanceIl s'agit d'un équipement indispensable pour garantir des opérations de pavage de haute qualité.
