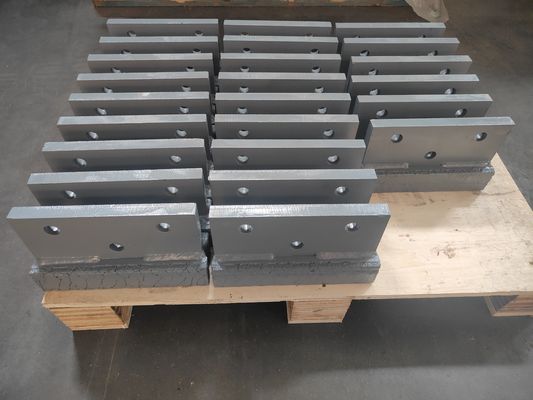

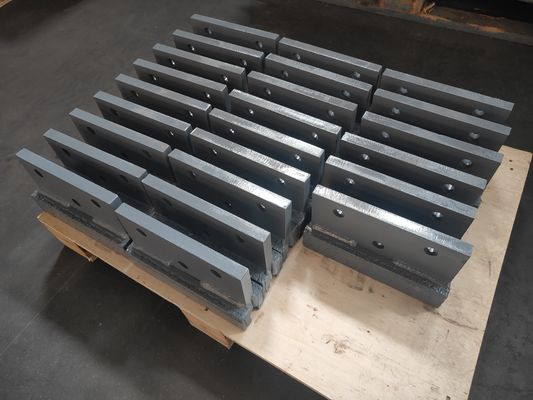

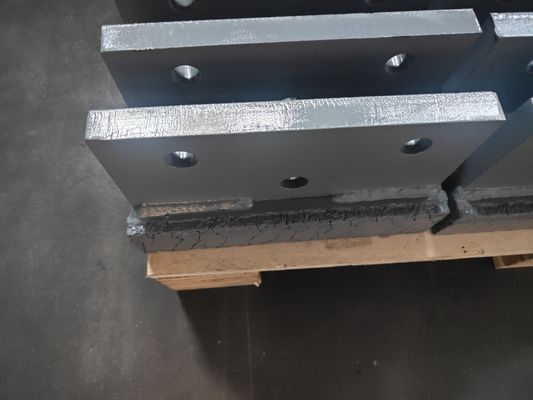

Pièces de fraisage PM620 540-6797/5407967 Plaque éjectrice Pelle de projection

1. Fonction et objectif

Ses fonctions principales sont de monter et de fixer les outils de coupe (outils de fraisage) et d'éjecter le matériau fraisé vers le système de convoyage.

Montage des outils : La plaque éjectrice est dotée de trous usinés avec précision conçus pour fixer les outils de coupe à pointe de carbure. Elle sert d'interface essentielle entre le bloc porte-outils et le corps du tambour.

Éjection du matériau : C'est l'origine du nom "Pelle de projection". Pendant le processus de fraisage, les plaques éjectrices rotatives "ramassent" le matériau fraisé (asphalte, béton, etc.) et utilisent leur forme spécifique et la force centrifuge pour projeter efficacement le matériau vers l'arrière et vers le haut, assurant ainsi qu'il tombe avec précision sur la bande transporteuse de la machine. Ce processus est essentiel pour maintenir un flux de matériau efficace et éviter le bourrage autour du tambour.

2. Emplacement

Cette plaque éjectrice est boulonnée sur le tambour de fraisage de la fraiseuse à froid PM620. Plusieurs plaques éjectrices sont installées sur un seul tambour selon un motif hélicoïdal spécifique pour assurer un fonctionnement de fraisage fluide et une éjection efficace du matériau.

3. Caractéristiques principales

Matériau haute résistance : Fabriqué en acier allié haute résistance et résistant à l'abrasion (tel que AR400 ou H450) et souvent traité thermiquement pour résister aux impacts, aux frottements et à l'abrasion considérables rencontrés lors des opérations de fraisage.

Ingénierie de précision : Sa forme, son angle et sa position sont méticuleusement conçus et testés pour optimiser l'efficacité du fraisage, réduire le bruit et les vibrations, et assurer une trajectoire optimale du matériau.

Pièce d'usure : En tant que participant direct au processus de fraisage, elle s'use progressivement avec le temps. Une usure excessive peut entraîner un élargissement des trous d'outil (provoquant le desserrage des outils), une réduction de l'efficacité d'éjection et des dommages potentiels aux blocs porte-outils ou au tambour lui-même. Par conséquent, une inspection et un remplacement réguliers sont nécessaires.

4. Informations sur le numéro de pièce

540-6797 / 5407967 : Ce sont les numéros de pièce d'origine. Ces deux numéros font très probablement référence à la même pièce, représentant potentiellement des variantes dans différents systèmes ou catalogues. 540-6797 est le format standard avec trait d'union, tandis que 5407967 peut être une version simplifiée. Il est toujours préférable de confirmer le bon numéro auprès de votre fournisseur avant de commander.

Application : Principalement conçu pour la fraiseuse à froid CatPM620. Il est toujours préférable de vérifier la compatibilité du numéro de pièce avec le numéro de série spécifique de votre machine.

5. Remplacement et entretien

Le remplacement des plaques éjectrices fait partie intégrante de la révision et de l'entretien du tambour. L'inspection ou le remplacement doit être envisagé lorsque les conditions suivantes surviennent :

Les outils se desserrent ou présentent des schémas d'usure anormaux.

L'éjection du matériau devient inefficace, entraînant une accumulation de matériau dans le carter du tambour.

Des signes visibles d'usure excessive, de fissures ou de dommages sont observés sur les plaques éjectrices elles-mêmes.
