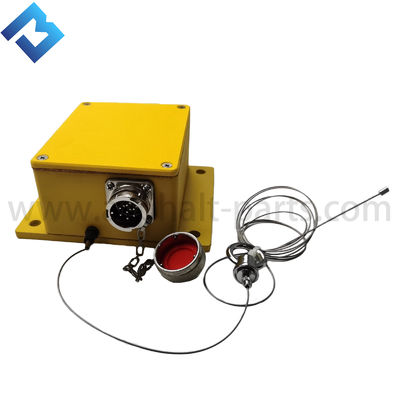

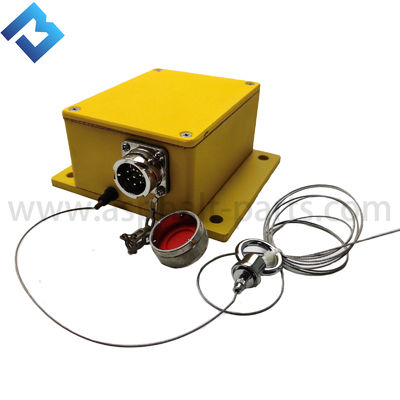

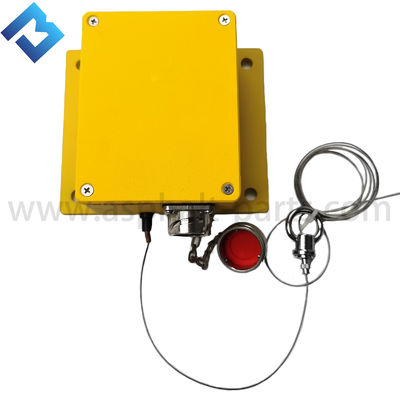

Capteur à fil de traction pour fraisage (05940023)04-21-30070) capteur à fil pour fraisage PM200

1. Fonction et but

Sa fonction principale est de suivre avec précision une ligne de référence externe de fil tendu (Stringline) et de convertir le déplacement mécanique en signaux électriques transmis au contrôleur principal,réglage automatique de la profondeur du tambour de fraisage pour assurer que la surface de la route fraisée respecte pleinement l'élévation prévue, les exigences en matière de pente et de douceur.

Détection mécanique: le capteur est équipé d'un bras ou d'un rouleau mécanique de précision.

Conversion du signal: lorsque la hauteur de la machine par rapport au fil change (par exemple, en raison de l'irrégularité de la surface de la route existante, ce qui entraîne le soulèvement ou la baisse de la carrosserie),le bras mécanique se déplace en conséquenceLes composants internes du capteur (généralement un potentiomètre ou un codeur de précision) convertissent ce petit déplacement mécanique en un signal électrique proportionnellement variable.

Contrôle de profondeur: le contrôleur principal reçoit ce signal électrique et le compare à sa valeur cible définie en interne.le contrôleur émet immédiatement des commandes pour régler les cylindres hydrauliques du tambour de fraisage pour une compensation de profondeur en temps réel, assurant une profondeur de fraisage constante.

2Méthode de fonctionnement et caractéristiques

C'est un capteur mécanoélectronique de type contact:

Type de contact: doit être en contact physique avec la ligne de référence du fil pour fonctionner.

Haute précision: étant donné que la ligne de référence du fil fournit une référence de hauteur absolue fixe et précise, cette méthode est la plus précise et la plus fiable de toutes les méthodes de nivellement.Il est couramment utilisé dans les projets nécessitant une extrême douceur, comme les autoroutes et les pistes des aéroports.

Mesure directe: mesure directement la position de la machine par rapport à la ligne de référence, plutôt que de mesurer la distance à la surface de la route,ne sont donc pas affectés par l'état de la surface broyée.
